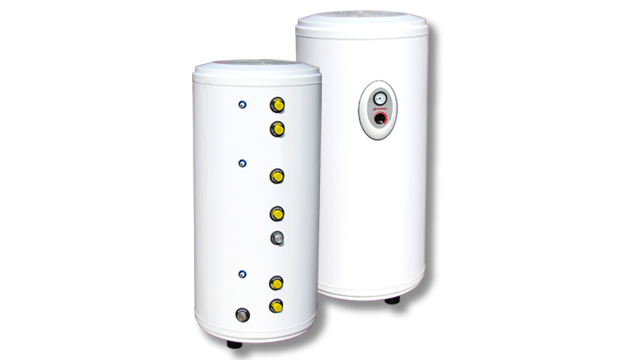

换热式承压水箱商品名称：双盘管（匹配燃气壁挂炉）
电子样本下载 商品详细介绍产品特点：
外胆采用白色镀铝锌彩板，光洁明亮，抗紫外线能力强。
SUS304-2B食品级不锈钢水箱内胆，采用全自动氩弧焊接工艺，氩气保护，焊接牢固，保证焊缝处材质不变。
水箱内置阳极镁棒装置，进化水质使内胆使用寿命更长久。
水箱内胆焊接处采用特殊防腐工艺处理，有效阻止氯离子腐蚀，解决了目前搪瓷内胆因热胀冷缩造成局部瓷粉脱落导致点腐蚀的弊病。
冷水进水管采用分网状分流结构，不会造成冷、热水混合，实现热水出水量最大的目的。
承压能力强，可承受0.8Mpa的工作压力。
保温层采用美国进口陶氏聚氨酯发泡剂（HCFC141b），安全环保，厚度50mm，高压一次性发泡给内胆全方位无缝保温，保证热量损失更小。
采用智能化换热器设计软件，使换热器换热面积与水箱匹配达到最佳，换热效率更高更节能。
水箱配置双盘管换热器，可同时适用于太阳能、壁挂炉热水系统，是承压水箱实现全年全天候使用。
水箱配置温度显示器，使您能随时监控水箱的水温。
水箱配置温度控制器，确保在不降低舒适性的前提下最大限度节能。
产品通过ROHS欧盟绿色安全认证，让您体验绿色环保生活。
产品技术参数：
PH2-200C | PH2-300C | PH2-400C | PH2-500C | ||
水箱额定容量（L） | 200 | 300 | 400 | 500 | |
水箱额定压力（MPa） | 0.8 | 0.8 | 0.8 | 0.8 | |
水箱最高工作温度（℃） | 90 | 90 | 90 | 90 | |
水箱内胆材质 | SUS 304-2B | SUS 304-2B | SUS 304-2B | SUS 304-2B | |
水箱外胆材质 | 彩涂板 | 彩涂板 | 彩涂板 | 彩涂板 | |
最佳匹配太阳能集热面积（㎡） | 2.8 | 4.2 | 5.6 | 7.0 | |
换热器换热面积（㎡） | 上盘管 | 0.85 | 1 | 1.2 | 1.5 |
下盘管 | 0.85 | 2 | 2 | 2.5 | |
换热器盘管额定压力（MPa） | 0.8 | 0.8 | 0.8 | 0.8 | |
换热器盘管材质 | SUS 304-2B | SUS 304-2B | SUS 304-2B | SUS 304-2B | |
换热器容水量（L） | 上盘管 | 3.8 | 4.8 | 6.1 | 7.4 |
下盘管 | 3.8 | 9.1 | 9.8 | 11.6 | |
换热器最大推荐流量（m3/h） | 3 | 3 | 3 | 3 | |
换热器换热推荐温度（℃） | 80 | 80 | 80 | 80 | |
换热器换热等效功率（kW） | 上盘管 | 28 | 28.7 | 32 | 37.3 |
下盘管 | 28 | 51.8 | 51.8 | 62.1 | |
水箱水温温升35℃时，所需加热时间min 和连续换热流量L/H (在换热器换热初级回路温度80℃条件下) | 上盘管 | 17/688 | 25/705 | 34/705 | 32/916 |
下盘管 | 17/688 | 14/1273 | 18/1273 | 19/1526 | |
换热器盘管压力损失（MPa） | 上盘管 | 0.0115 | 0.0115 | 0.0115 | 0.0147 |
下盘管 | 0.0115 | 0.0190 | 0.0190 | 0.0216 | |
水箱热损失kWh/24h | 2.1 | 2.7 | 2.8 | 2.9 | |
净重（kg） | 51 | 76 | 103 | 121 | |
毛重（kg） | 59 | 91 | 120 | 140 | |
包装尺寸mm（长×宽×高） | 760×760×1490 | 760×760×2030 | 860×860×1750 | 860×860×2070 |
