双盘管豪华型 东贝集团官方网站

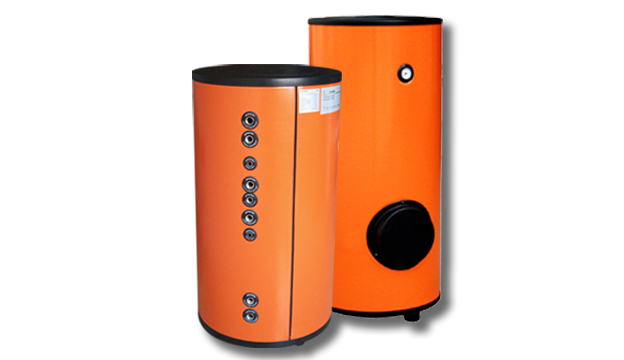

换热式承压水箱商品名称：双盘管豪华型
电子样本下载 商品详细介绍产品特点：
多种颜色防水雨布可供选择，豪华大方。
大号排污口设计，水箱排污清洁轻松搞定。
内丝水管设计，更美观，安装方便。
产品技术参数：
PH2-200NH | PH2-300NH | PH2-400NH | PH2-500NH | ||
水箱额定容量（L） | 200 | 300 | 400 | 500 | |
水箱额定压力（MPa） | 0.8 | 0.8 | 0.8 | 0.8 | |
水箱最高工作温度（℃） | 90 | 90 | 90 | 90 | |
水箱内胆材质 | SUS304-2B | SUS304-2B | SUS304-2B | SUS304-2B | |
水箱外胆材质 | 防水雨布 | 防水雨布 | 防水雨布 | 防水雨布 | |
最佳匹配太阳能集热面积（m²） | 2.8 | 4.2 | 5.6 | 7.0 | |
净重（kg） | 51 | 76 | 103 | 121 | |
毛重（kg） | 59 | 91 | 120 | 140 | |
包装尺寸mm（长×宽×高） | 760×760×1535 | 860×860×1550 | 860×860×1780 | 860×860×2100 | |
换热器换热面积(m²) | 上盘管 | 0.85 | 1 | 1.2 | 1.5 |
下盘管 | 0.85 | 2 | 2 | 2.5 | |
换热器盘管额定压力（MPa） | 0.8 | 0.8 | 0.8 | 0.8 | |
换热器盘管材质 | SUS304-2B | SUS304-2B | SUS304-2B | SUS304-2B | |
换热器容水量（L） | 上盘管 | 3.8 | 4.8 | 6.1 | 7.4 |
下盘管 | 3.8 | 9.1 | 9.8 | 11.6 | |
换热器最大推荐流量（m3/h） | 3 | 3 | 3 | 3 | |
换热器换热推荐温度（℃） | 80 | 80 | 80 | 80 | |
换热器换热等效功率（KW） | 上盘管 | 28 | 28.7 | 32 | 37.3 |
下盘管 | 28 | 51.8 | 51.8 | 62.1 | |
水箱水温温升35℃时，所需加热时间min 和换热盘管所需连续换热介质流量L/H (在换热器换热初级回路温度80℃条件下) | 上盘管 | 17/688 | 25/705 | 34/705 | 32/916 |
下盘管 | 17/688 | 14/1273 | 18/1273 | 19/1526 | |
换热器盘管压力损失（MPa） | 上盘管 | 0.0115 | 0.0115 | 0.0115 | 0.0147 |
下盘管 | 0.0190 | 0.0190 | 0.0190 | 0.0216 | |
水箱热损失kWh/24h | 2.1 | 2.7 | 2.8 | 2.9 |
