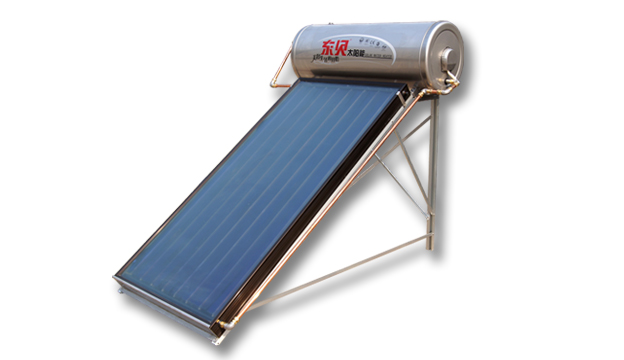

太阳能热水器商品名称：平板承压式太阳能热水机
电子样本下载 商品详细介绍① 热水机系统特点：
承压结构设计，洗浴更舒适；
光、气、电三种能源互补，保证热水持续供应；
进口蓝膜平板集热器，造型美观，集热效率高；
50mm厚聚氨酯保温材料，密度均实，热损最低；
高强度铝合金支架，永不腐蚀；
食品级SUS304不锈钢内胆材料，水质清洁无污染。
热水机系统参数：
型 号 | 采光面积（m2） | 净容量（L） | 洗浴人数（参考） |
JM-PC120/2.0 | 1.84 | 120 | 3-4 |
JM-PC200/3.0 | 2.76 | 200 | 5-7 |
② 平板集热器特点 :
平板集热器的吸热体为选择性吸收涂层，吸收率为95%以上；
集热器管道为铜管，承压性好，管路光滑，流道长，不容易结垢；
吸热体在吸热后直接传递给工作介质，无热阻，传热效率高；
集热器整体只有四个接口，漏水概率低，盖板为钢化玻璃，强度高；
在同等总面积的条件下平板集热器吸热有效面积高于真空管热管集热器；
平板集热器为整板，外观美观，与水箱安装方便。
平板集热器技术参数 :
规格型号 | DB-P-G/0.6-T/LM-1.5 | DB-P-G/0.6-T/LM-2.0 |
换热排管(mm) | 紫铜管(TP2Y Ф10*8根) | 紫铜管(TP2Y Ф10*8根) |
换热集管(mm) | 紫铜管(TP2Y Ф22*2根) | 紫铜管(TP2Y Ф22*2根) |
吸热板芯翅片(mm) | 超声波焊接全铜翅片 (125 ×0.15 mm/ 8片) | 超声波焊接全铜翅片 (125 ×0.15 mm/ 8片) |
吸热板芯涂层 | 进口蓝膜 | 进口蓝膜 |
保温层(mm) | 上覆铝箔超细耐高温 玻璃棉(δ=30mm) | 上覆铝箔超细耐高温 玻璃棉(δ=30mm) |
边框(mm) | 铝型材(古铜色，δ=1.3mm) | 铝型材(古铜色，δ=1.3mm) |
盖板玻璃(mm) | 布纹钢化玻璃(δ=4mm) | 布纹钢化玻璃(δ=4mm) |
背板 | 0.5mm镀锌板 | 0.5mm镀锌板 |
总面积(m2) | 1.5 | 2.0 |
集热面积(m2) | 1.38 | 1.84 |
换热工质 | 水或其他热传导工质 | 水或其他热传导工质 |
工质容积(L) | 1.4 | 1.6 |
外接接口 | φ22 | φ22 |
推荐工作流量 | 0.015-0.02Kg/(m2.s) | 0.015-0.02Kg/(m2.s) |
额定压力(MPa) | 0.6 | 0.6 |
热水输出量(L/d) | 70--90 | 100--120 |
毛重(kg) | 43.5 | 54 |
包装尺寸(mm) | 1630×1130×185 | 2130×1130×185 |
